TF102型 雙唇組合防塵圈
一、標準材料
雙唇防塵圈：填充PTFE，T103；
O型圈：丁腈橡膠、三元乙丙或氟橡膠。
二、概述
TF102型 雙唇組合防塵圈由一個填充聚四氟乙烯（PTFE）材料的雙唇口刮塵環和一個 “O”形橡膠圈組成。兩個唇口方向相反，外唇起刮塵作用，內唇則保持當活塞桿開始運動時在密封圈和防塵圈之間可能形成的殘余油膜。特別適用于惡劣工況，如塵埃嚴重或嚴寒的環境以及高頻往復運動等。
設計選用時可參考Trelleborg公司WE5系列、 Parker公司AD系列標準。
三、特點
*優異的滑動性
*啟動時，無粘滯及爬行現象
*堅固的防塵圈，用于重型用途
*能補償活塞桿或柱塞較大的變形
*刮除污染物的效果非常好，即使是很牢固的粘著物
*能從內側有效地?fù)踝≌掣皆诨钊麠U表面的剩余油膜
四、工況條件
|
直徑范圍mm |
速 度 m/s |
壓 力MPa |
溫 度 ℃ |
介 質 |
|
19~1500 |
≤10 |
—— |
-50~+250（取決于O形圈材質） |
液壓油、氣、水、乳化液等 |
五、訂貨示例
例：活塞桿直徑d=Φ100mm
訂貨號 TF102--100

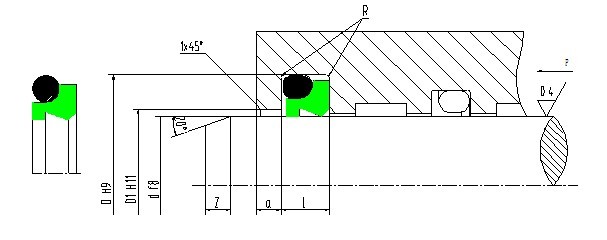

六、溝槽尺寸
|
桿 徑
d f8 |
溝槽底徑
D H9 |
溝槽寬度
L+0.2 |
敞孔直徑
D1 H11 |
敞孔寬度
a≥ |
圓 角
R≤ |
|
19~39.9 |
d+7.6 |
4.2 |
d+1.0 |
3 |
0.8 |
|
40~69.9 |
d+8.8 |
6.3 |
d+1.5 |
3 |
0.8 |
|
70~139.9 |
d+12.2 |
8.1 |
d+2.0 |
4 |
1.5 |
|
140~399.9 |
d+16.0 |
9.5 |
d+2.5 |
5 |
1.5 |
|
400~649.9 |
d+24.0 |
14.0 |
d+2.5 |
8 |
1.5 |
|
650~1500 |
d+27.3 |
16.0 |
d+2.5 |
10 |
2.0 |
七、規格表
|
桿徑
d f8 |
溝槽直徑 D H9 |
溝槽寬度 L+0.2 |
訂貨號 |
|
桿徑
d f8 |
溝槽直徑
D H9 |
溝槽寬度 L+0.2 |
訂貨號 |
|
20 |
27.6 |
4.2 |
TF102-20 |
200 |
216.0 |
9.5 |
TF102-200 |
|
22 |
29.6 |
4.2 |
TF102-22 |
210 |
226.0 |
9.5 |
TF102-210 |
|
24 |
31.6 |
4.2 |
TF102-24 |
220 |
236.0 |
9.5 |
TF102-220 |
|
25 |
32.6 |
4.2 |
TF102-25 |
230 |
246.0 |
9.5 |
TF102-230 |
|
28 |
35.6 |
4.2 |
TF102-28 |
240 |
256.0 |
9.5 |
TF102-240 |
|
30 |
37.6 |
4.2 |
TF102-30 |
250 |
266.0 |
9.5 |
TF102-250 |
|
32 |
39.6 |
4.2 |
TF102-32 |
260 |
276.0 |
9.5 |
TF102-260 |
|
35 |
42.6 |
4.2 |
TF102-35 |
270 |
286.0 |
9.5 |
TF102-270 |
|
36 |
43.6 |
4.2 |
TF102-36 |
280 |
296.0 |
9.5 |
TF102-280 |
|
38 |
45.6 |
4.2 |
TF102-38 |
290 |
306.0 |
9.5 |
TF102-290 |
|
40 |
48.8 |
6.3 |
TF102-40 |
300 |
316.0 |
9.5 |
TF102-300 |
|
42 |
50.8 |
6.3 |
TF102-42 |
310 |
326.0 |
9.5 |
TF102-310 |
|
45 |
53.8 |
6.3 |
TF102-45 |
320 |
336.0 |
9.5 |
TF102-320 |
|
48 |
56.8 |
6.3 |
TF102-48 |
330 |
346.0 |
9.5 |
TF102-330 |
|
50 |
58.8 |
6.3 |
TF102-50 |
340 |
356.0 |
9.5 |
TF102-340 |
|
55 |
63.8 |
6.3 |
TF102-55 |
350 |
360.0 |
9.5 |
TF102-350 |
|
56 |
64.8 |
6.3 |
TF102-56 |
360 |
376.0 |
9.5 |
TF102-360 |
|
60 |
68.8 |
6.3 |
TF102-60 |
370 |
386.0 |
9.5 |
TF102-370 |
|
63 |
71.8 |
6.3 |
TF102-63 |
380 |
396.0 |
9.5 |
TF102-380 |
|
65 |
73.8 |
6.3 |
TF102-65 |
390 |
406.0 |
9.5 |
TF102-390 |
|
70 |
82.2 |
8.1 |
TF102-70 |
400 |
424.0 |
14.0 |
TF102-400 |
|
75 |
87.2 |
8.1 |
TF102-75 |
420 |
444.0 |
14.0 |
TF102-420 |
|
80 |
92.2 |
8.1 |
TF102-80 |
450 |
474.0 |
14.0 |
TF102-450 |
|
85 |
97.2 |
8.1 |
TF102-85 |
480 |
504.0, |
14.0 |
TF102-480 |
|
90 |
102.2 |
8.1 |
TF102-90 |
500 |
524.0 |
14.0 |
TF102-500 |
|
95 |
107.2 |
8.1 |
TF102-95 |
530 |
554.0 |
14.0 |
TF102-530 |
|
100 |
112.2 |
8.1 |
TF102-100 |
550 |
574.0 |
14.0 |
TF102-550 |
|
105 |
117.2 |
8.1 |
TF102-105 |
600 |
624.0 |
14.0 |
TF102-600 |
|
110 |
122.2 |
8.1 |
TF102-110 |
630 |
654.0 |
14.0 |
TF102-630 |
|
115 |
127.2 |
8.1 |
TF102-115 |
650 |
677.3 |
16.0 |
TF102-650 |
|
120 |
132.2 |
8.1 |
TF102-120 |
700 |
727.3 |
16.0 |
TF102-700 |
|
125 |
137.2 |
8.1 |
TF102-125 |
720 |
747.3 |
16.0 |
TF102-720 |
|
130 |
142.2 |
8.1 |
TF102-130 |
750 |
777.3 |
16.0 |
TF102-750 |
|
135 |
147.2 |
8.1 |
TF102-135 |
800 |
827.3 |
16.0 |
TF102-800 |
|
140 |
156.0 |
9.5 |
TF102-140 |
850 |
877.3 |
16.0 |
TF102-850 |
|
150 |
166.0 |
9.5 |
TF102-150 |
900 |
927.3 |
16.0 |
TF102-900 |
|
160 |
176.0 |
9.5 |
TF102-160 |
950 |
977.3 |
16.0 |
TF102-950 |
|
170 |
186.0 |
9.5 |
TF102-170 |
1000 |
1027.3 |
16.0 |
TF102-1000 |
|
180 |
196.0 |
9.5 |
TF102-180 |
|
|
|
|
|
190 |
206.0 |
9.5 |
TF102-190 |
|
|
|
|
|
